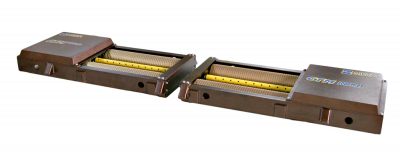

Грузовой тормозной стенд СТМ 13000.01
Тормозной стенд для проверки тормозных систем всех типов легковых и грузовых автомобилей с нагрузкой на ось до 13 тонн, шириной колеи 960-2800 мм., диаметром колес 500-1200 мм. Блок роликов выполнен в виде моноблока. Рекомендуемая площадь помещения 7,5х18 м.
Назначение:
Измерение в автоматическом режиме и расчет параметров тормозной системы по ГОСТ Р 51709-2001 согласно требований (приказа) Минпромторга № 1677 от 06.12.2011 г. "Об утверждении основных технических характеристик средств технического диагностирования и их перечня.", приказа Минпромторга № 1660 от 25.05.2017, приказа Минпромторга № 919 от 23.03.2020.
Достоинства и особенности:
- Цифровые и графические результаты измерений выводятся на монитор ПК и информационное табло.
- Два режима измерения, по программе и методике ГОСТ в автоматическом режиме и ручном режиме по средствам радиопульта (не входит в стандартный комплект поставки).
- График тормозных сил и протокол измерений может быть выведен на печать.
- Указания водителю и эксперту (оператору) выводятся на экран ПК и дублируются на светофоре.
- Стенд работает в комплекте (составе) станции техосмотра, результаты в автоматическом режиме заносятся в диагностическую карту.
- Самоцентровка автомобиля при измерениях (испытаниях), автовключение и автоотключение привода блока роликов при наезде и выезде с тормозного стенда.
- Специальная обработка и закалка покрытия роликов обеспечивают повышенную износостойкость.
- Покрытие роликов стенда адаптировано и устойчиво к шипованной резине.
- Полимерная порошковая окраска обеспечивает надежную антикоррозийную защиту всех элементов конструкции стенда.
- Рабочий диапазон температур от -10 до +40 ℃ обеспечивает нормальную работу стенда в неотапливаемых помещениях или в составе мобильных контейнерных станций техосмотра и диагностики.
- Измерение осевых нагрузок и тормозных сил в динамическом режиме с учетом загрузки осей при торможении.
Характеристики:
- Диапазон измерений тормозной силы от 0 до 30 кН
- Предел относительной погрешности измерений тормозной силы, не более ±3 %
- Диапазон измерений силы, прикладываемой к органам управления тормозных систем от 0 до 1000 Н
- Предел относительной погрешности измерений силы, прикладываемой к органам управления тормозных систем , не более ±5 %
- Диапазон измерений массы от 0 до 13000 кг
- Предел относительной погрешности измерений массы, не более ±3 %
- Мощность, потребляемая стендом, не более 13 кВт
- Параметры сети электропитания с допускаемыми отклонениями по ГОСТ 12 997-84: 380 ±15% В, 50±1 Гц.
- Время установления рабочего режима, не более 15 мин
- Время непрерывной работы стенда, не менее 8 ч
- Габаритные размеры опорное роликовое устройство, не более 2950×730х340 мм.
- Габаритные размеры шкаф управления, не более 550х460х120 мм.
- Масса опорное роликовое устройство, не более 1150 кг
- Масса шкаф управления, не более 20 кг.
- Рабочий диапазон температур опорного устройства от -10 до +40 ºC
- Средний срок службы, не менее 8 лет.
- Средняя наработка прибора на отказ, не менее 6000 ч
- Среднее время восстановления работоспособного состояния, не более 6,4 ч.
Документы
Нагрузка на ось, кг
|
13000 |
Исполнение
|
В приямок |
Блок роликов
|
Моноблок |
Измерение силы на органе управления
|
есть |
Габариты, мм
|
2950х730х240 |
Габариты в упаковке, мм
|
3100х850х380 |
Вес, кг
|
1150 |
Вес брутто, кг
|
1225 |
